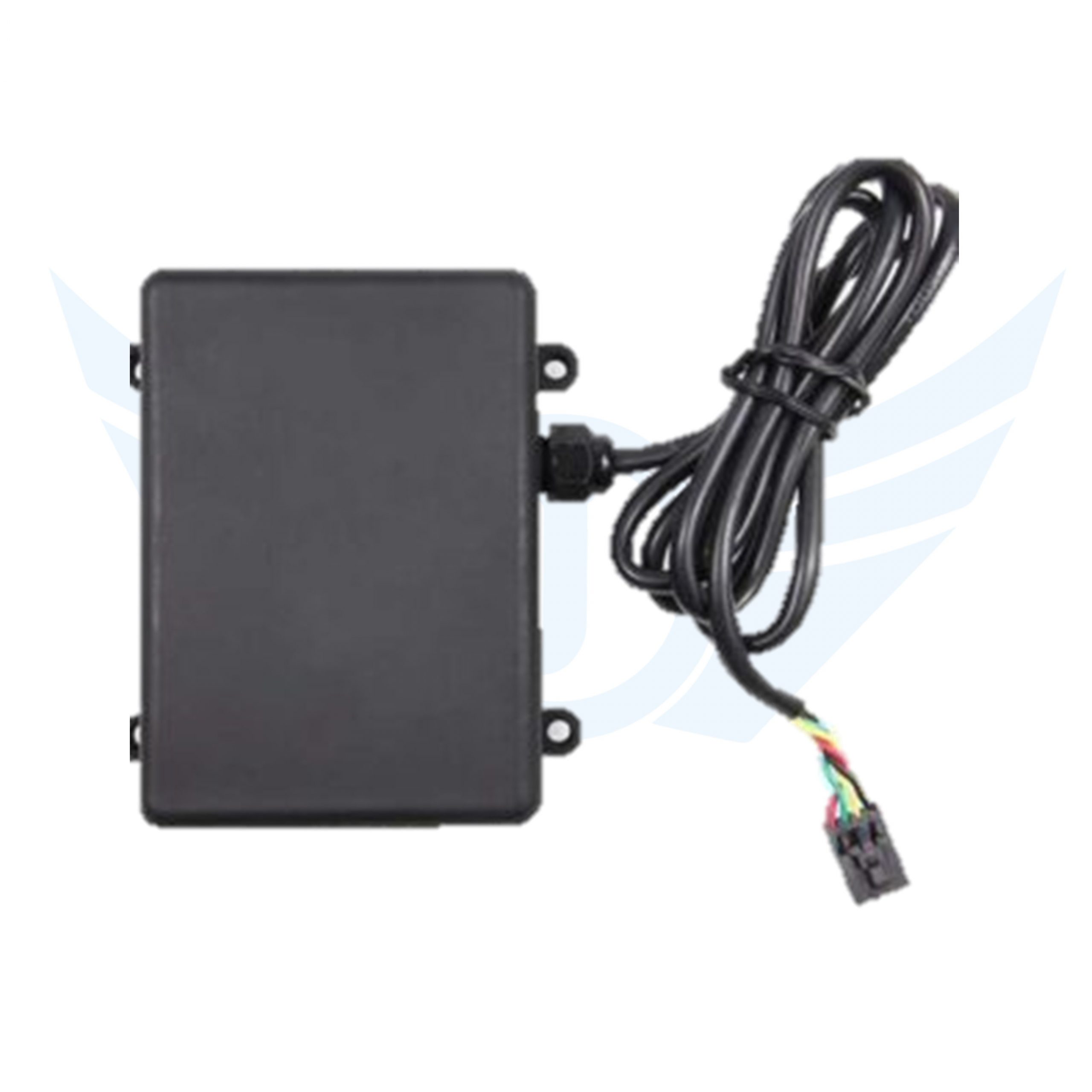

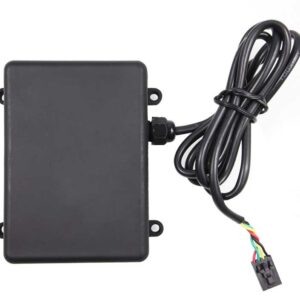

رادار تشخیص ارتفاع

برای استعلام قیمت تماس بگیرید

ابعاد محصول:82.4*74.2*20میلی‌متر      وزن محصول: 50 گرم

محدوده ارتفاع سنجی: 0.3 – 15 متر      دقت ارتفاع سنجی: 0.05m

فرکانس مرکزی: 24.125GHx    فرکانس خروجی: 50Hz           اتلاف توان: 1.5w

ولتاژ کاری: 6-28V                 دمای کاری: -20 تا 85 درجه سانتی گراد

سطح حفاظتی: IP67            رابط خروجی: CAN      حالت مدولاسیون: FMCW

توضیحات

بررسی رادار تشخیص ارتفاع

ماژول رادار تشخیص ارتفاع از فناوری رادار موج میلی متری استفاده می کند. از طریق اسکن مداوم رادار، پرنده می تواند تغییر زمین در جهت پرواز را حس کند و ارتفاع پرواز را با توجه به زمین و ارتفاع محصول تنظیم نماید تا به پروازی یکپارچه برسد و از اسپری یکنواخت در پرواز اطمینان حاصل کند.

ماژول رادار ارتفاع دارای عملکرد تشخیص پایدار و کاربرد محیطی خوب، توانایی ضد تداخل قوی، تحت تاثیر نور، فاصله تشخیص طولانی است و ویژگی های همه شرایط آب و هوایی در تمام طول روز را دارد.

از ویژگی هااین محصول می توان به موارد زیر اشاره نمود:

1. نفوذپذیری قوی (از جمله مه، دود، گرد و غبار، باران سبک)، تحت تاثیر نور قرار نمی گیرد.

2. توانایی ضد تداخل قوی، کاربرد محیطی خوب.

3. عملکرد پایدار، فاصله تشخیص 15 متر.

4. صرفه جویی در انرژی و راندمان بالا، کل مصرف برق تنها 1.5W است.

5. در تمام طول روز کار می کند.

6. اندازه کوچک و وزن سبک.

ابعاد

دستورالعمل موقعیت نصب و سیم کشی

کانکتور پورت CAN رادار تشخیص ارتفاع را به رابط 12 ولتی · CAN در ماژول CAN HUB-12 وصل کنید. رادار باید طوری نصب شود که در 60 درجه زیر آن مانعی نبوده و (همانطور که در شکل نشان داده شده است) تا حد امکان از به دور از گردوغبار و آب نصب شود.

سیم کشی

تنظیمات برنامه

1. پس از نصب و اتصال ماژول رادار تشخیص ارتفاع، برنامه را باز کرده و وارد setting> expansion module> imitation ground module interface شوید. پس از اینکه کلمات سبز متصل نشان داده شد یعنی اتصال موفقیت آمیز است.

2. سوئیچ کانال رادار آنالوگ روی رادیو کنترلر را روشن کنید تا عملکرد رادار آنالوگ فعال شود.

3. حساسیت رادار ارتفاع را می توان با توجه به سناریوهای عملیاتی مختلف تنظیم کرد.

برنامه را باز کنید و وارد رابط تنظیمات رادار شوید. شما می توانید حساسیت رادار را با توجه به سناریوهای عملیاتی مختلف انتخاب کنید:

  • حساسیت کم: برای محصولات بلند (مانند سورگوم، ذرت و …) مناسب است و تنظیم ارتفاع ملایم و میزان ریزش محدود است. می تواند از افتادن و انقباض ناشی از سقوط قطب بالا و ناهمواری قطب بالا جلوگیری کند.
  • حساسیت متوسط: مناسب برای اکثر صحنه ها و محصولات غیر ساقه ای (مانند برنج، گندم، سویا و غیره). سرعت شبیه سازی متوسط ​​و پاسخ متوسط ​​است.
  • حساسیت بالا: برای جلوه های نمایشی و برخی مناسبت های سرگرمی غیر عملیاتی مناسب است. به تقلید، تند خیز و سقوط سریع حساس است.

موارد احتیاط

1. در شرایط آب و هوایی مانند باران شدید، طوفان، رعد و برق، تگرگ، هوای مه آلود و … عملکرد تشخیص ارتفاع به کمک رادار ممکن است از کار بیفتد.

2. در شرایطی که سرعت تغییر زمین از حداکثر قابلیت مانور عمودی هواپیما بیشتر باشد:

آ. افت ارتفاع زیادی در محیط عملیاتی معمولی وجود دارد (مثلاً بیش از 1 متر، خندق ها یا حوضچه هایی در اطراف آن، درختان میوه یا درختچه های پراکنده و تراس ها وجود دارد).

ب سرعت پرنده خیلی سریع است .

3. اگر فاصله بین هواپیما و سطح اندازه گیری شده از محدوده ارتفاع ثابت (1.5-10 متر) بیشتر شود، عملکرد ارتفاع ثابت به کمک رادار ممکن است از کار بیفتد.

4. مطمئن شوید که زوایای گام و چرخش وضعیت پهپاد از 20 درجه تجاوز نکند.

5. همیشه به ارتفاع نسبی پرنده و سطح اندازه گیری شده توجه کنید.

6. از ماژول تثبیت ارتفاع به کمک رادار مطابق با مقررات رادیویی محلی و مقررات قانونی استفاده کنید.

نکات نگهداری

برای جلوگیری از آسیب و آسیب احتمالی، حتما موارد زیر را رعایت کنید:

1. قبل از استفاده، مطمئن شوید که سطح پوسته محصول تمیز و عاری از لکه و انسداد باشد.

2. قبل از استفاده، مطمئن شوید که تمام قطعات آسیب دیده، شل، خورده، تغییر شکل نگرفته و دسته سیم شکسته یا آسیبی ندیده باشد، در غیر این صورت نیاز به تعمیر یا تعویض دارد.

3. پس از استفاده روزانه، از یک پارچه تمیز و مرطوب استفاده کنید تا هرگونه کثیفی که ممکن است روی سطح وجود داشته باشد مانند آفت کش ها، لکه های آب، گرد و غبار، کثیفی و … را پاک کنید. پس از پاک کردن، سطح رادار را خشک نگه دارید.

4. رادار باید پس از استفاده در جای خشک و خنک قرار گیرد تا از قرار گرفتن در معرض رطوبت به طور طولانی مدت جلوگیری شود.

خرید محصول

برای مشاوره فنی و مالی درباره این محصول می توانید با کارشناسان ما در اوجیران تماس بگیرید.
